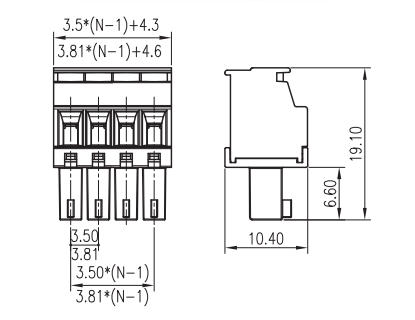

UEP-200R-3.81
3.81mm間距，單排，連接器母端接線插頭； 額定值：160V，8A，1.5mm2； 出線方向：90度（線對插合方向）； M2螺釘壓線框接線單元，02-24位可供； 產品已獲得UL認證
類別：插拔式PCB端子臺—MC連接器母端螺釘接線插頭—UEP-200R-3.81
簡介：
* 最普遍應用的螺釘壓線框接線方式，接觸壓力大溫升低,，簡單可靠；
* 標準的接插系統，與業界標桿品牌互配良好，兼容無憂；
* 安裝后出線方向與插合方向成90度；
* 默認交付狀態為進線孔打開狀態，便于快速接線；
* 按照IEC61984標準設計；也符合UL1059標準；產品已獲得UL認證；
* 可插入編碼片對公母進行配對編碼，防止誤插；
* 進線孔上方平面可定制印字或者貼裝不干膠標識條；
* 02-24位可供；配套針座有90度和180度2個方向，彎針尤其適合穿板應用；
應用：
* 自動化控制信號連接：各類控制器，PLC，變頻器，驅動器...

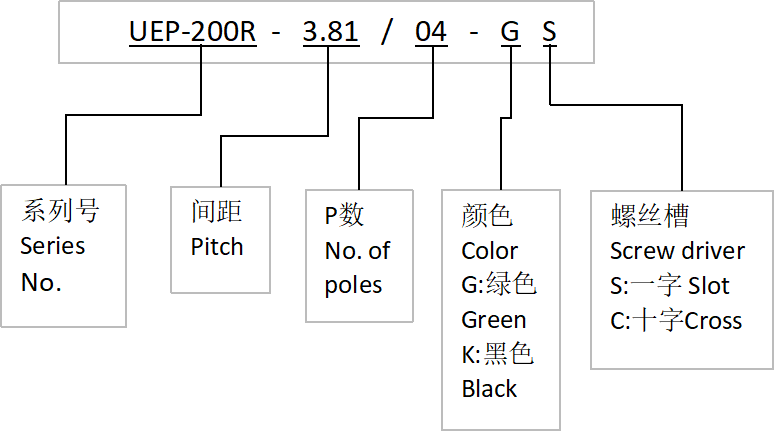

型號命名規則：
關鍵商業數據
| 訂貨號 | 0 |
|---|---|
| 包裝單位(只) | 0 |
| 單件凈量 | 0 |
技術參數
| 額定電壓（Rated Voltage） | 160V(IEC III/2)，300V(UL) |
|---|---|
| 額定電流（Rated Current） | 8A(IEC), 8A(UL) |
| 額定連接容量(Rated connection capacity) | 0.2-1.5mm2, 28-14AWG Sol&Str |
| 額定沖擊電壓(Rated surge voltage) | 2.5KV |
| 耐電壓(1分鐘)(Withstanding Voltage/1Min) | 1600V AC |
| 絕緣電阻(Insulation Resistance) | 500M? or more at DC500V |
| 電流承載部件材料和鍍層( Material & Plating of Current carrier ) | Copper alloy ，Tin plated（銅合金鍍錫） |
| 絕緣材料(Insulation Material) | PA66 UL94 V-0 |
| 接線螺絲(Wire clamp unit Screw)，扭矩( torque ) | M2, 0.2-0.25Nm |
| 剝線長度(Wire stripping length) | 6.5-7.5mm |
| 固定螺釘(Mounting Screw)，扭矩(torque ) | None（無） |
