UEH-305KW-5.08

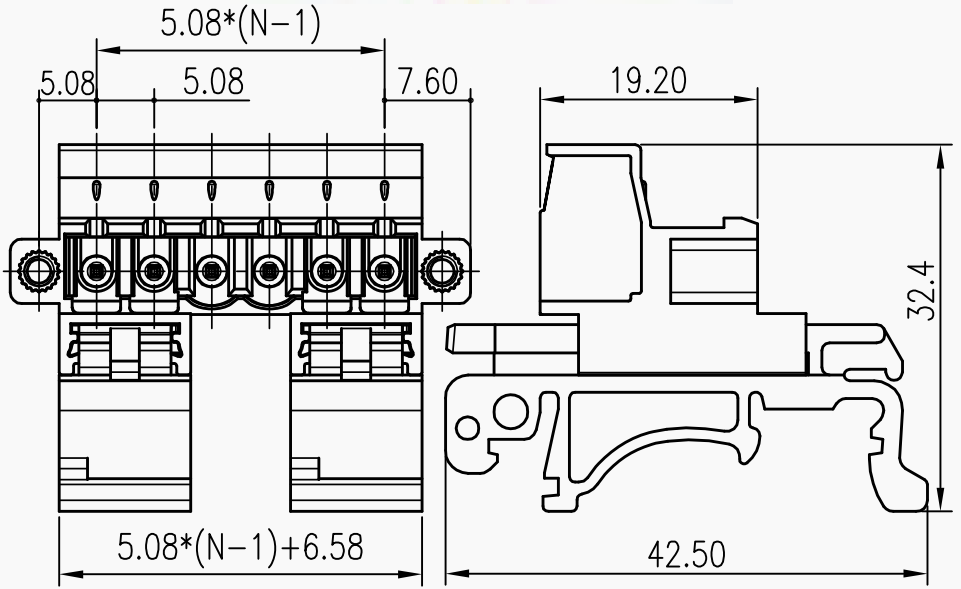

5.08mm間距，導軌安裝接線針座帶法蘭，連接器公端螺釘接線針座（針型） 額定值：320V，20A； 操作方向： 02-24位可供；
類別：插拔式PCB端子臺—MC連接器公端螺釘接線針座（針型）—UEH-305KW-5.08
簡介：
MC系列連接器公端接線針座(導軌安裝公端針型連接器)，也就是插拔式端子臺的接線公端，采用螺釘接線；公母兩件可插合可分離的工作方式帶來極大的設計和操作自由度，搭配各種類型的母端（孔 型連接器）可適應各種不同的應用場合，并有多種線徑，多種間距，多種出線方向，多種固定方式以及雙 層高密度接線可選。

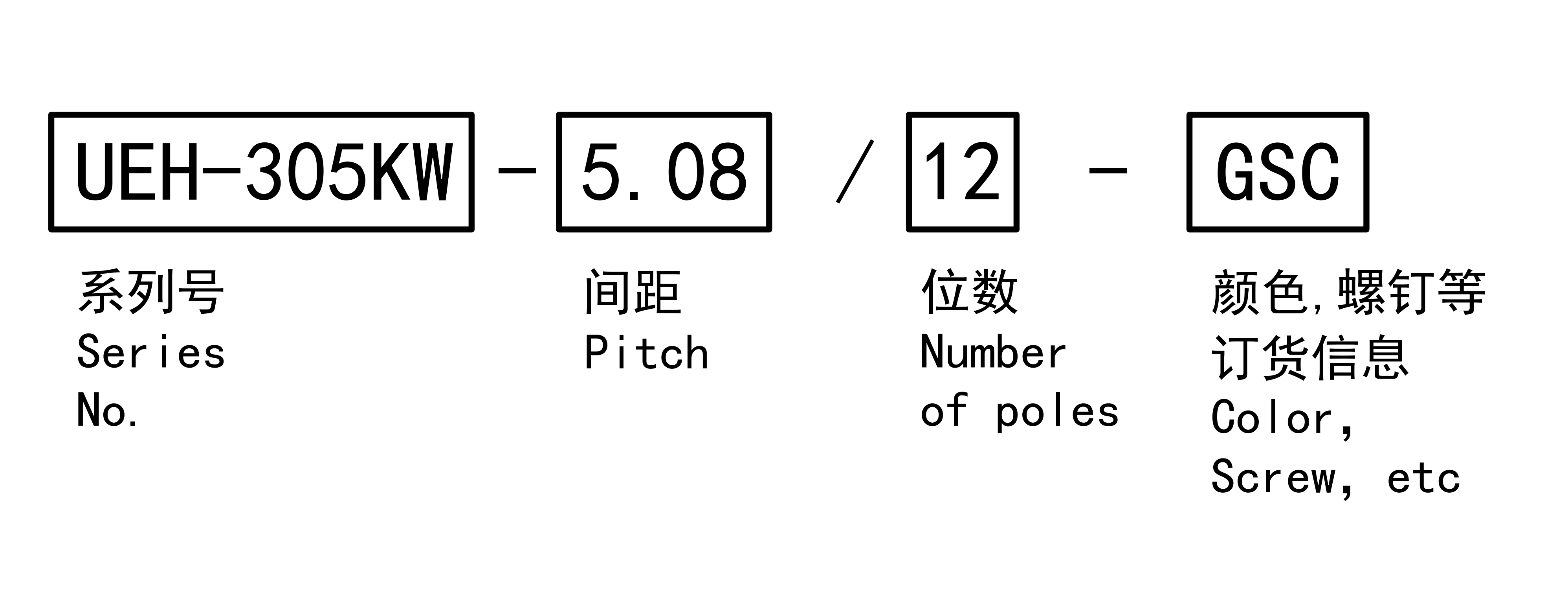

型號明名規則：
依據適用線徑從小到大，主型號數字編碼也是從小到大，完整的型號命名規則（以UEH-305KW-5.08/12-GSC 作為舉例說明）如下：
關鍵商業數據
| 訂貨號 | 0 |
|---|---|
| 包裝單位(只) | 0 |
| 單件凈量 | 0 |
技術參數
| 額定沖擊電壓(Rated surge voltage) | 320V（Ⅲ/2） |
|---|---|
| 額定電流（Rated Current） | 20A |
| 額定連接容量(Rated connection capacity) | 0.2-2.5mm2, 28-12AWG Sol&Str |
| 額定沖擊電壓(Rated surge voltage) | 4KV |
| 耐電壓(1分鐘)(Withstanding Voltage/1Min) | 2200V AC |
| 絕緣電阻(Insulation Resistance) | 500M? or more at DC500V |
| 電流承載部件材料和鍍層( Material & Plating of Current carrier ) | Copper alloy ，Tin plated（銅合金鍍錫） |
| 絕緣材料(Insulation Material) | PA66 UL94 V-0 |
| 接線螺絲(Wire clamp unit Screw)，扭矩( torque ) | M3, 0.5-0.6Nm |
| 剝線長度(Wire stripping length) | 6.5-7.5mm |
| 固定螺釘(Mounting Screw)，扭矩(torque ) | M2.5，0.25Nm Max |
